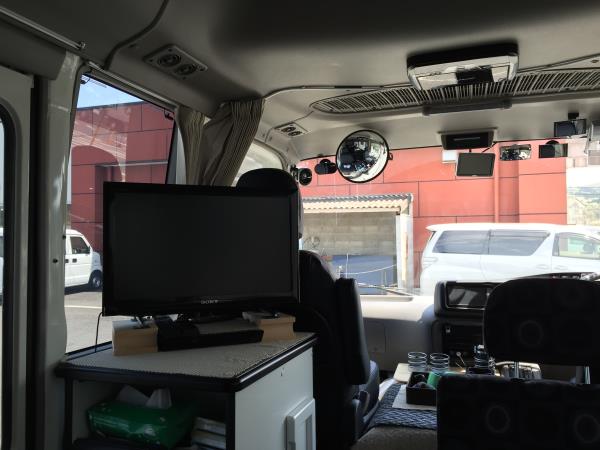

IMG_2537
昨日の続き。試作ステーを制作し実際に装着してみた。

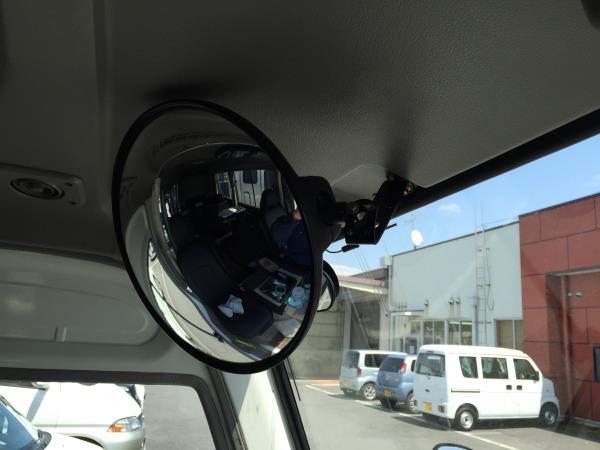

IMG_2533
う～ん・・・

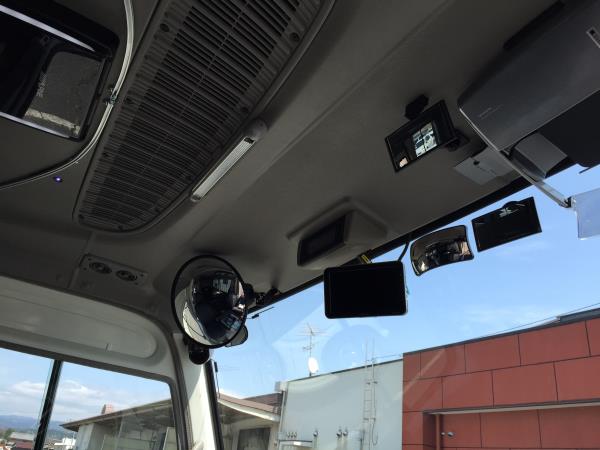

IMG_2541

う、う～ん・・・

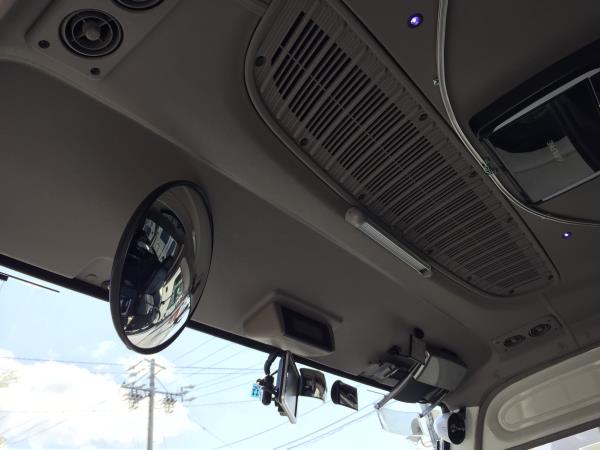

IMG_2540
う～ん・・・

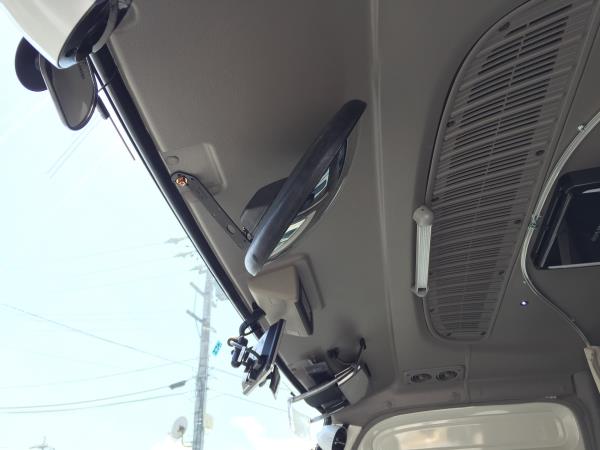

IMG_2539
なんだかなぁ～


まぁ車内後方は広範囲全て見わたせて当初の目的は果たせたのだが・・・

思っていたより映るものが小さくみえる。曲面ミラーだから仕方ないが遠近感も掴みにくい。恐らくこれを運転席頭上に設置すればかなり良く映るのだろうがそのどデカさゆえの圧迫感は否めない。助手席からもバッチリ見渡せるがその圧迫感がやはり気になった。

悪くない・・・

機能性は悪くはないのだがちょっとデカすぎで主張しすぎかなと思う。 もちろんもう少しの期間この状態でテストはするのだがやはり角型のガレージミラーの方が使いやすいかも。

何かもっといい方法は？と考えてみる・・・


そこで！

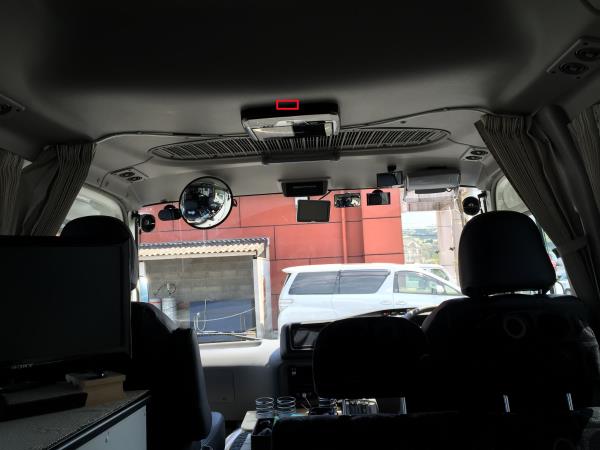

IMG_25326
フリップダウンの真後ろに車内用のカメラを設置してみてはどうだろうか？
汎用バックカメラを取り付けモニターに映せればテクノロジックではないかと。

理想としては以下が望ましい
  • ON/OFFができること
  • 手元のボタン１つでON/OFFが容易なこと
  • 車内の様子がしっかり確認できること


まずは楽天でカメラ探し



安っ！　送料込で２１３８円。ってこれ大丈夫なん？

でもこれなら失敗しても許せる範囲。ポチる前にこれを試してみようかと考察。

IMG_1966
クラリオン製カメラシステムモニターCJ-7000B。ここに車内後方を写すことができれば・・・・


でもこれ問題あり。

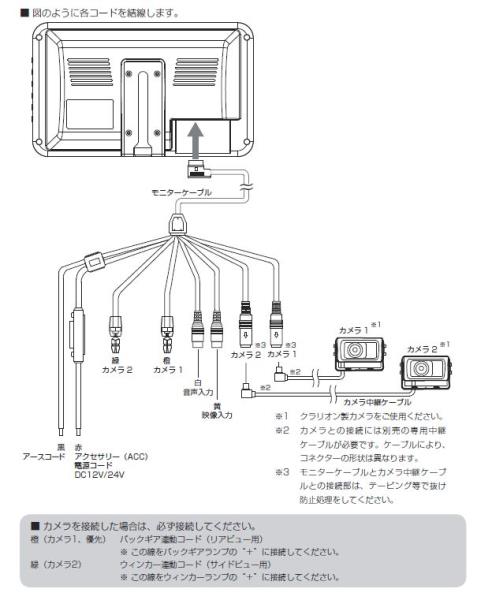

Z12000020

最大３台までのカメラを接続できるタイプなので良いかと思ったがここで落とし穴。２台のカメラは専用端子付きのクラリオン製でなくてはならない。もう１台は汎用カメラのビデオ端子接続が可能だがこれは既にナビからの映像出力で使用中。

できなくはない。AVセレクターなるものを使用すればできなくはない。

しかしそれも問題がある。筆者は車内後方の様子をボタン１つで映したいのだ。この方法では①モニターの電源を入れる②AVセレクターで映像切替、の２ステップが必要となる。モニターの電源は付属のリモコンを使用せねばならず面倒。それにセレクターもいちいち面倒くさい。

ならクラリオン製カメラを購入すれば解決するのだがこれは高価なので今は手がでない。

追記　この記事で解決済み


で、

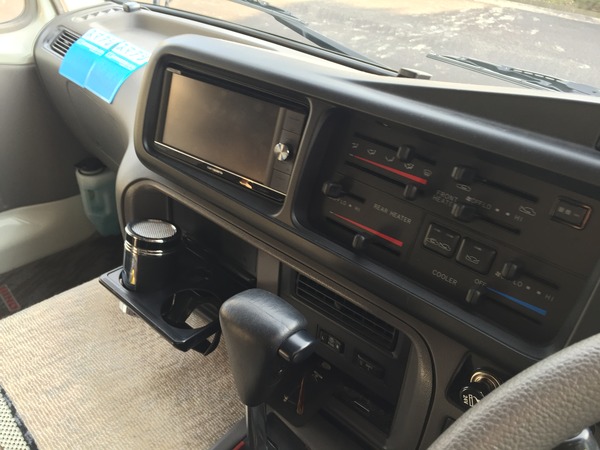

IMG_1670
ナビに映せばどうだろうかと考える。ナビのAUX（外部映像機器）の端子を使っても良いがこれはソース切替が面倒。なのでここはバックカメラ用の端子に接続するのが良いだろう。幸いなことに筆者はナビにはカメラを接続していないのでちょうどいいかも。

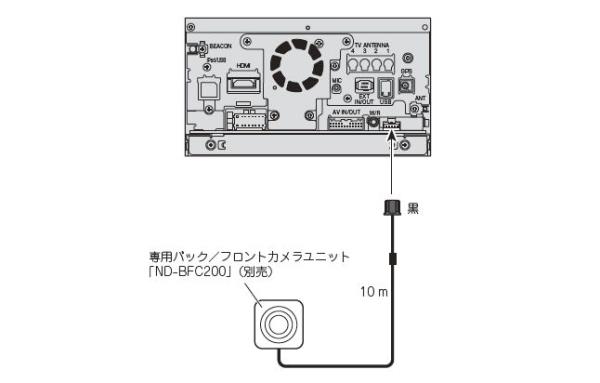

Z12000019

こちらもパイオニア製のカメラが必要になるが調べてみればイイものが売っていることに気づいた。




まぁ要するに汎用カメラのRCAをパイオニア製端子に変換させるというもの。安いしこれ買ってみるかな。あとはナビ用のバック信号擬似スイッチを運転席に取り付ければいつでも車内映像のON/OFFが可能だ。


ほんとは頭上モニタに映したかったが財布の問題もあるので今回はこれで試してみようかな。


続きはこちら
