前回の続き。試しに買った中華激安バックカメラを取り付けてみた。
先に結論をいえば映りはそこそこ良いのだがガイドラインの非表示ができない仕様だったという何ともおそまつな結果になってしまった。まぁ配線をひと通りしておけばカメラはいつでも替えれるのでとりあえずということで記事を書いておく。
前記事で紹介したカメラは送料込２１３８円。会社の楽天ポイントを使わせてもらって８００円で入手。
中にはカメラ、配線一式と英語の簡単な取説。

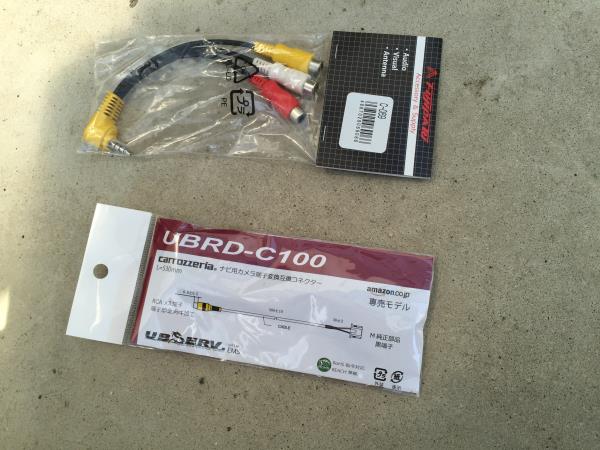

ついでに別で買ったのはサイバーナビにつけるAUX用のRCA変換アダプタ（上）と汎用カメラをバックカメラにする変換コード（下）。当初室内カメラはナビのバックに入れる予定だったがナビ案内が優先されないのと外部出力ができない？のでAUX（外部映像機器）端子を利用することにした。

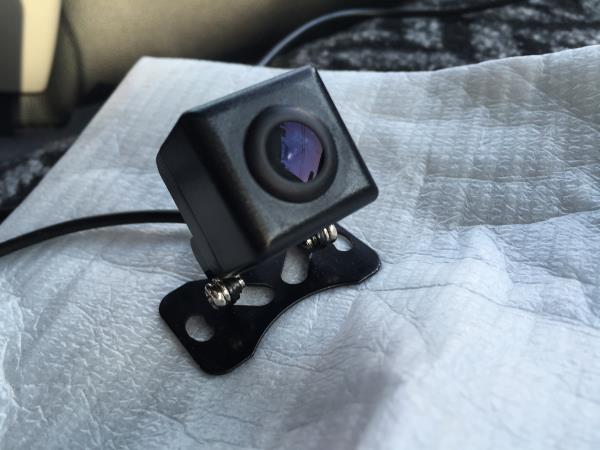

激安だが見た目は普通のバックカメラ。明らかに商品画像と違うモノだが気にしたら負け。

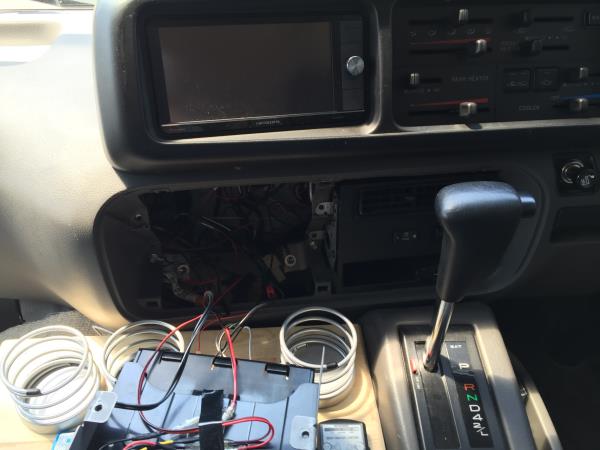

ナビ下のパネルを取り外す。

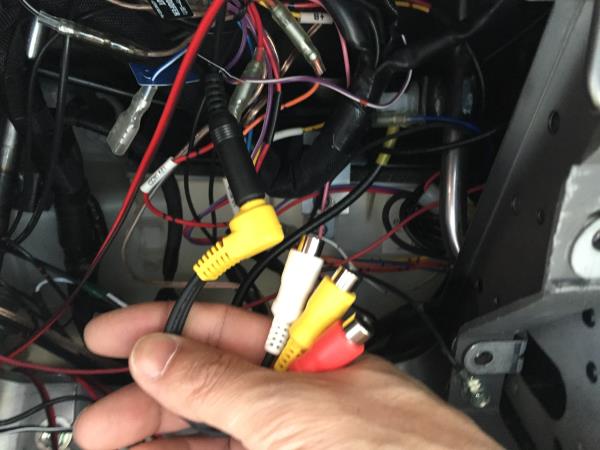

ナビAUX用端子に購入したRCA変換アダプタをとりつける。

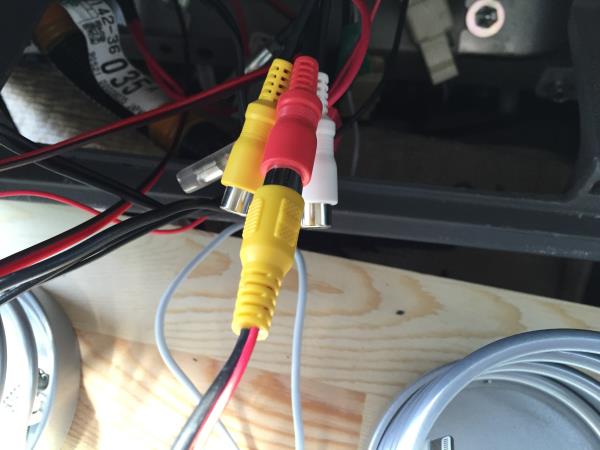

たぶんそうだろうと思ったが接続はやはり黄色→黄色ではダメ。赤色→黄色が正解。

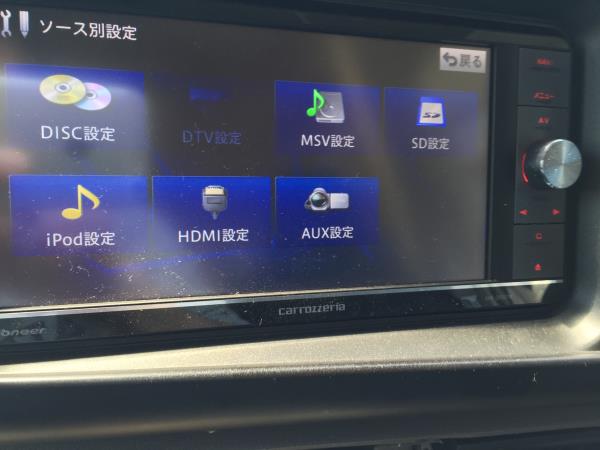

ナビAUX設定をオンにして、、、

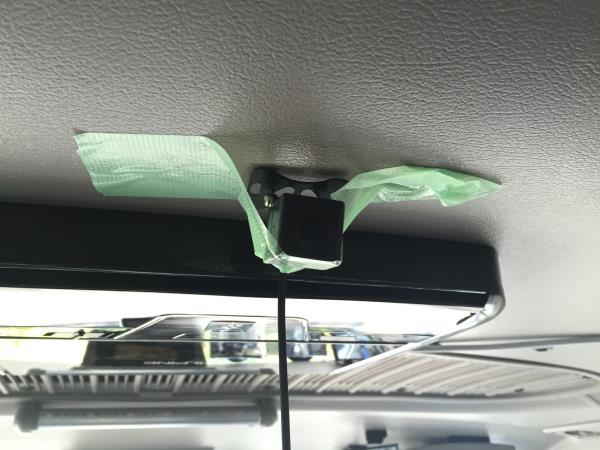

カメラをフリップダウンの後ろに仮付。

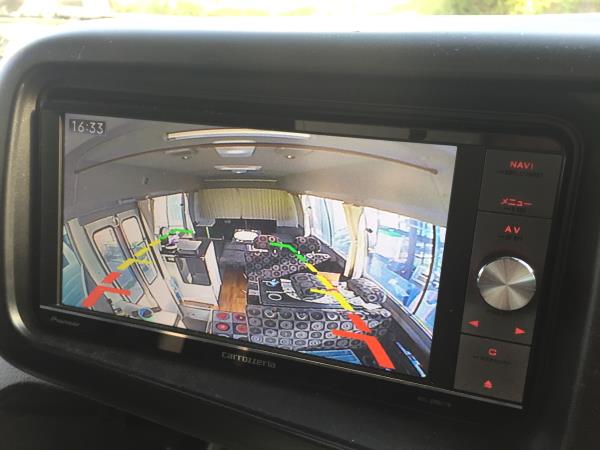

なかなか綺麗に写りちょっと感動。ガイドラインはあとで非表示にすればいいやとこの時は上機嫌。

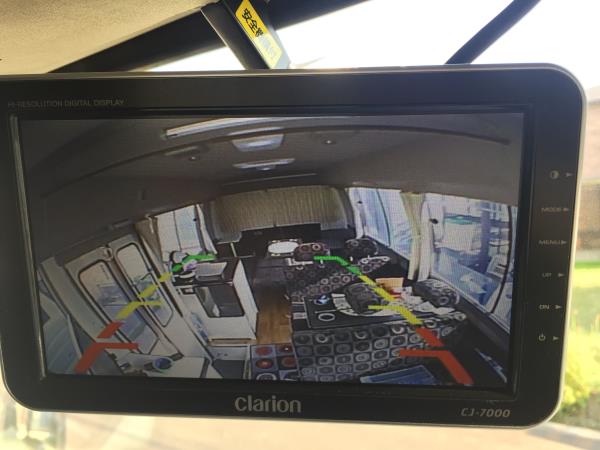

クラリオン頭上モニタもばっちり

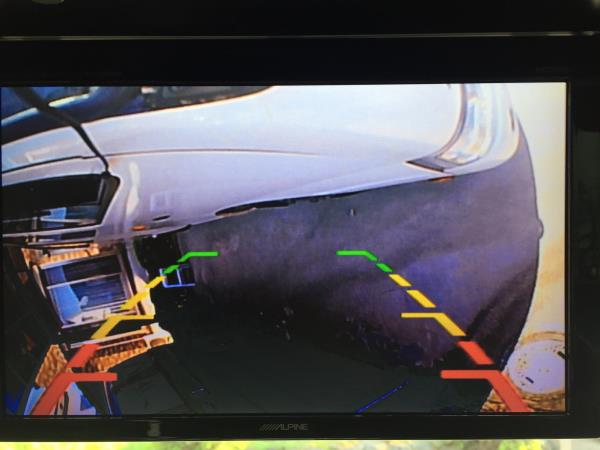

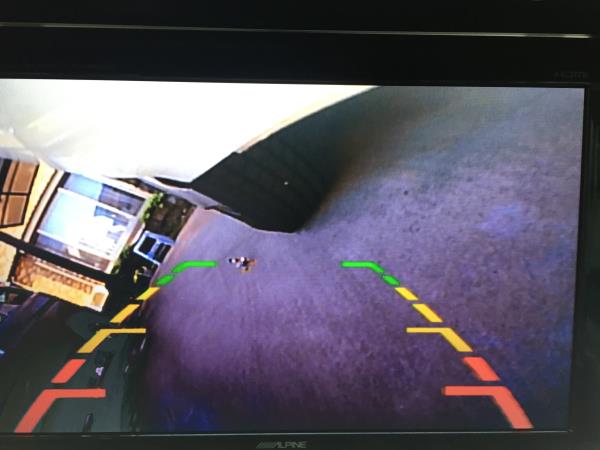

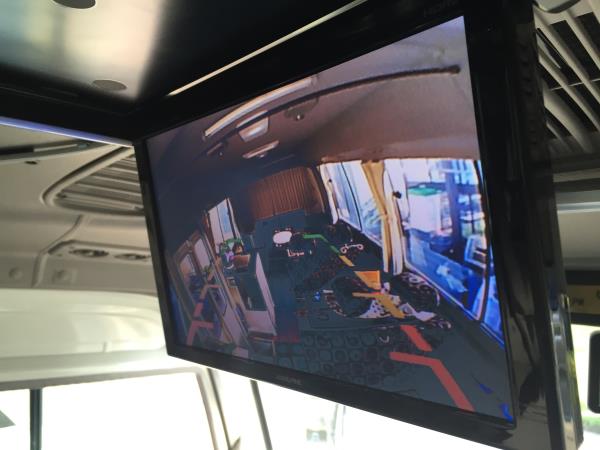

アルパインフリップダウンもOK

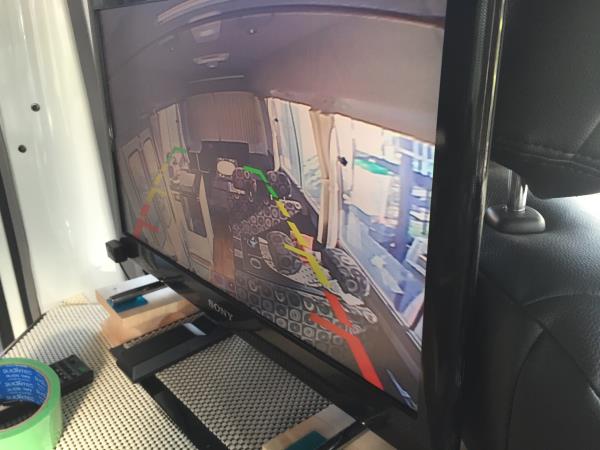

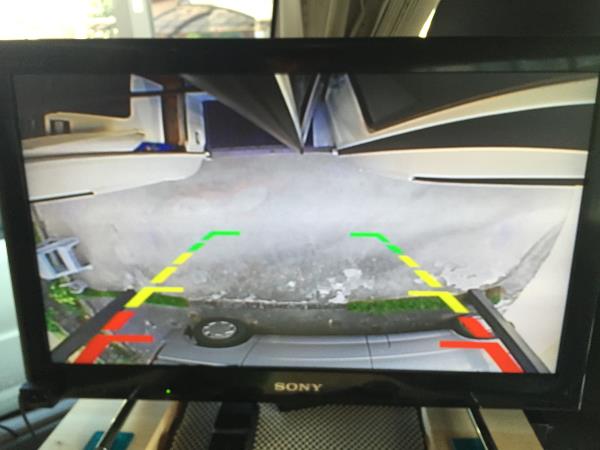

映ったところで何の意味もないが後部２２型のブラビアもOK。
ここでガイドラインの非表示方法をネットで検索した。ガイドラインはナビではなくカメラの内蔵機能。なにか配線をごにょごにょすれば消えるはず。なかなか見つからなかったが付属のDCコード非接続でRCAコードの赤色に電源を入れれば消えるという情報をキャッチ。なるほど簡単だーということでやってみた。
・・・消えなかった。
心折れそうになったが８００円。仕方ないか・・・
気をとり直してちょっと実験↓

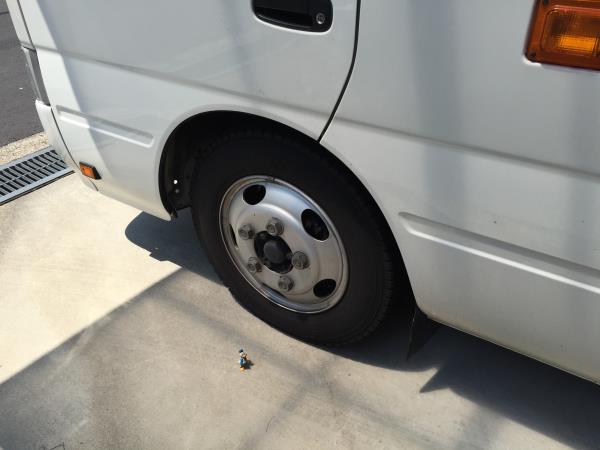

左前タイヤ付近にドナルドをおく
ここにカメラを仮固定
画面反転でデタラメだがまぁアリといえばアリ。バックカメラは鏡像タイプなので使えないが正像タイプのサイドビューカメラを付けるならこんな感じになる。

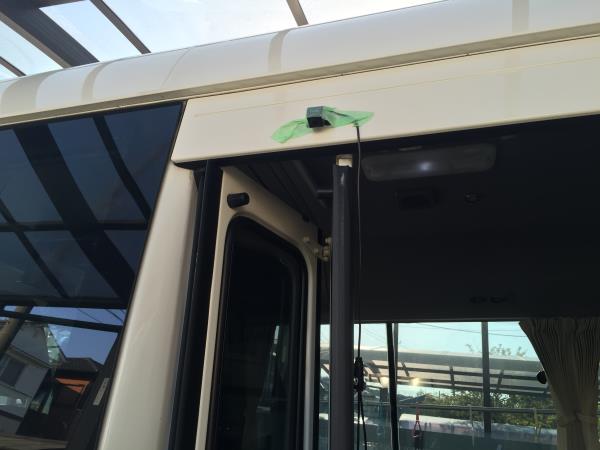

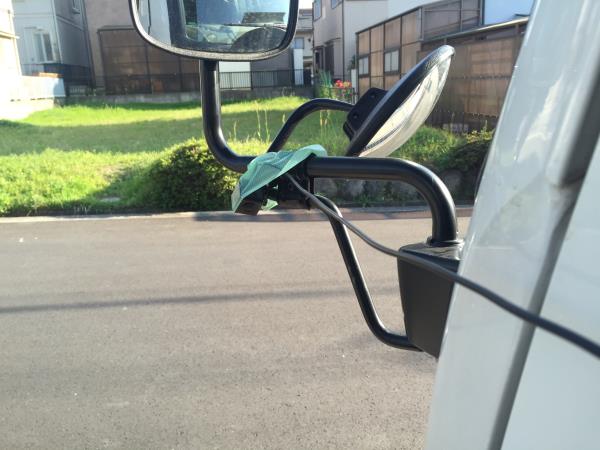

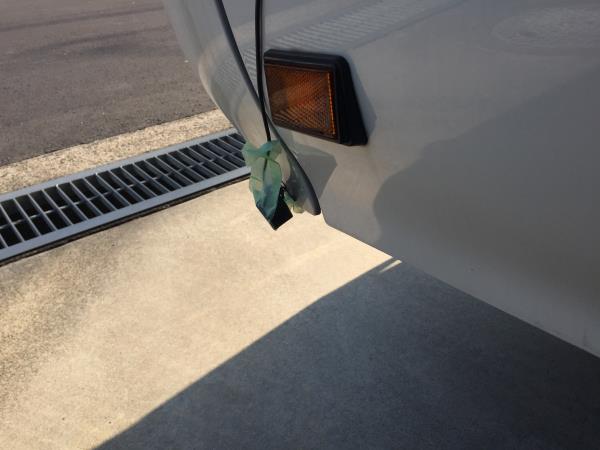

血迷ってここに仮付
これはアリ。意外に良いではないか。ちなみに映ってるのは左前タイヤ（画面反転のため）
うん良い。この位置は候補だな。でも雨天時水滴で使い物にならないような気が・・・
お次はこちら。筆者がいちばん試してみたかったところ・・・
ドナルド見えず・・・失敗。
話を戻して室内カメラ
ガイドライン非表示できずの残念カメラだったが一応に取り付けることにした。基本はRCAコードと電源があればどんなカメラでもOKのはずなので配線しておけば新しいカメラを買ったときにポン付けできる。それが真のねらい。
フリップダウンモニタを取り外す。カメラ電源はモニタからもらうことにした。
・・・あぁ、ヒューズかますの忘れた・・・。

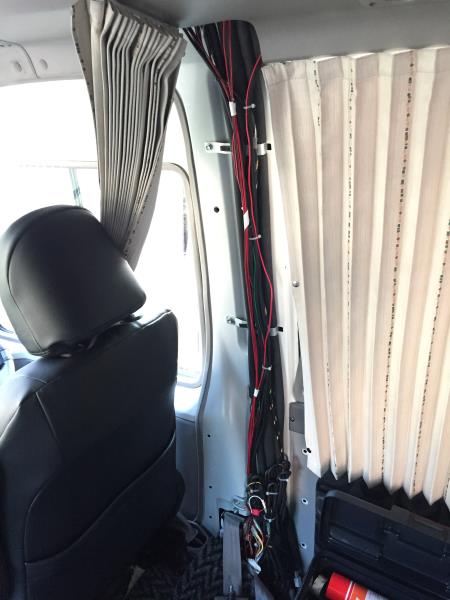

幾度と無く外した右ドアピラー部のトリム。外すのは何回目だろうか。

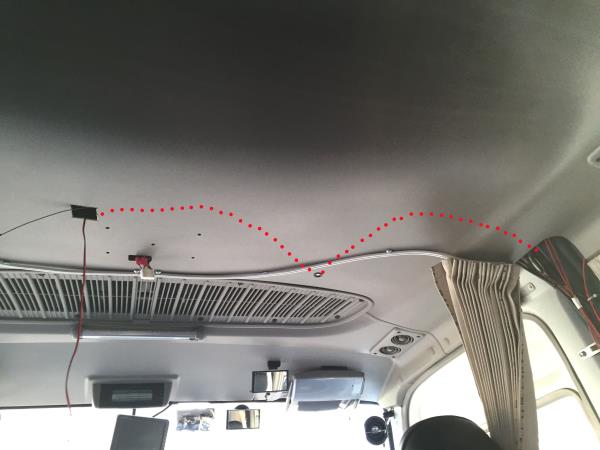

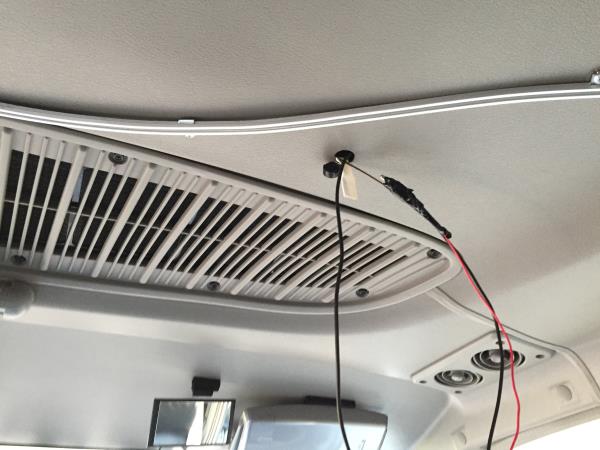

天張り外すのはめちゃ面倒くさいので溶接棒を使いRCAコードを這わす作戦。しかしながら溶接棒が短すぎたので以前取付た埋込LEDの穴を中継することにした。
我ながら良い作戦だったが意外に手こずった。

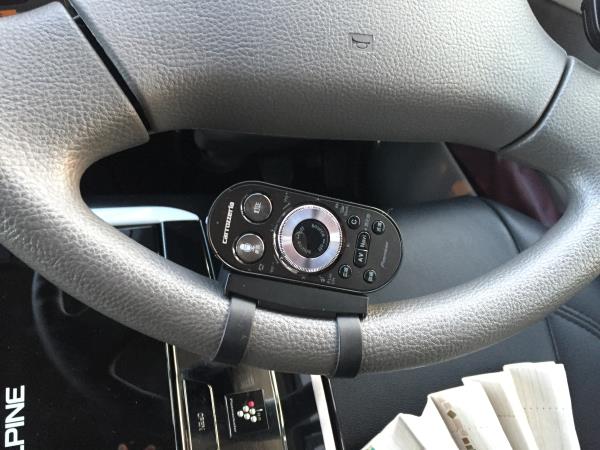

話はちょっと飛ぶが室内カメラの映像の切替はこのナビのリモコンで行う。赤外線式なのでナビに向けたこの方向でなければ動作しない。室内映像はAUXに接続してるのでソースを順に送って映し出す形になる。ボタンを４，５回押すのが面倒ではあるが筆者は誰かさんと同じく無音ドライブでもへっちゃら人間なので常時このAUXにしておけば良い。でもやっぱりちょっと不便かな。できればワンアクションで映したいのだが。
作業がほとんど終わったのでお昼寝してたら夜になっていた。

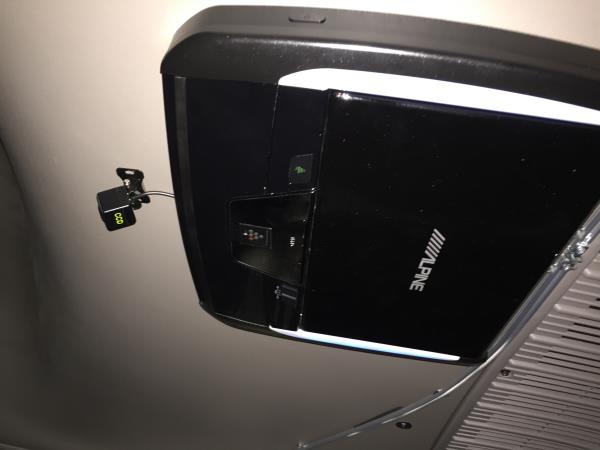

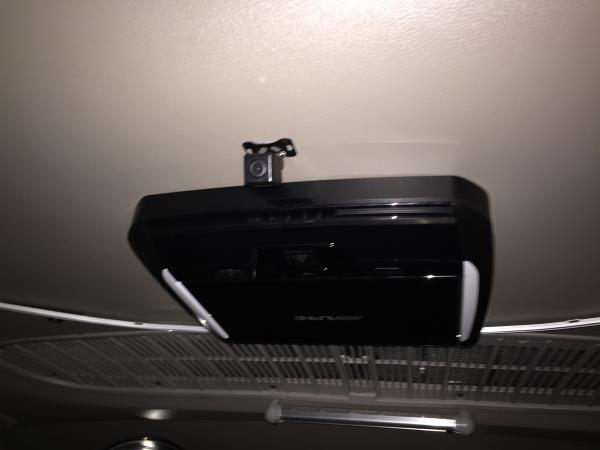

とりあえずのカメラなのでビス止めはせずに両面テープで固定。

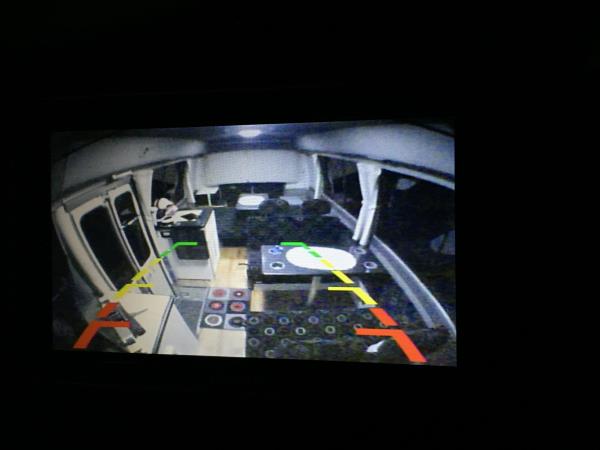

暗視能力は低めだったが乗員の監視用なのでさほど問題なし。画面は照明を付けた状態。

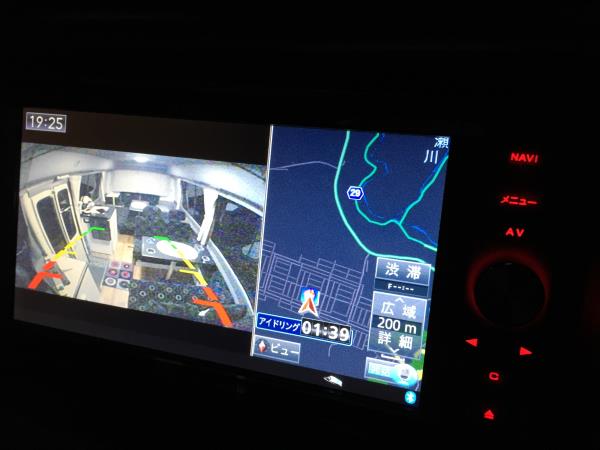

パイオニアのナビは地図とAVの２分割機能搭載。これちょっと便利かも

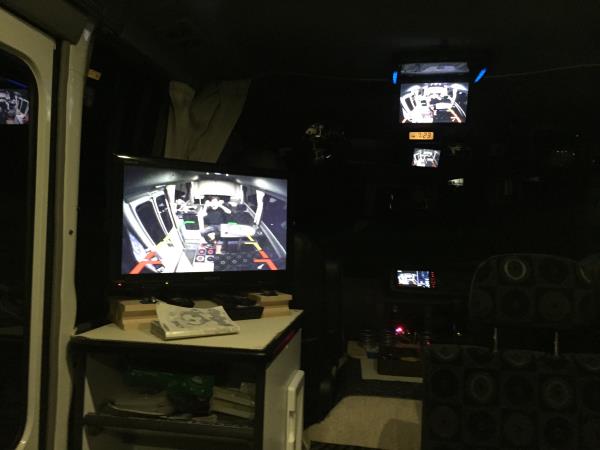

室内後方から
今後の予定
- 室内用カメラの新調（ガイドライン非表示の中華製）
- サイドビュー用カメラ設置(中華製）
- 最後部ベッド用カメラ設置（こども寝顔確認用）
- RCA ４分割画面ユニット設置（8000円くらいであるらしい）
- 助手席用モニター兼４カメラ分割用モニター設置を検討
